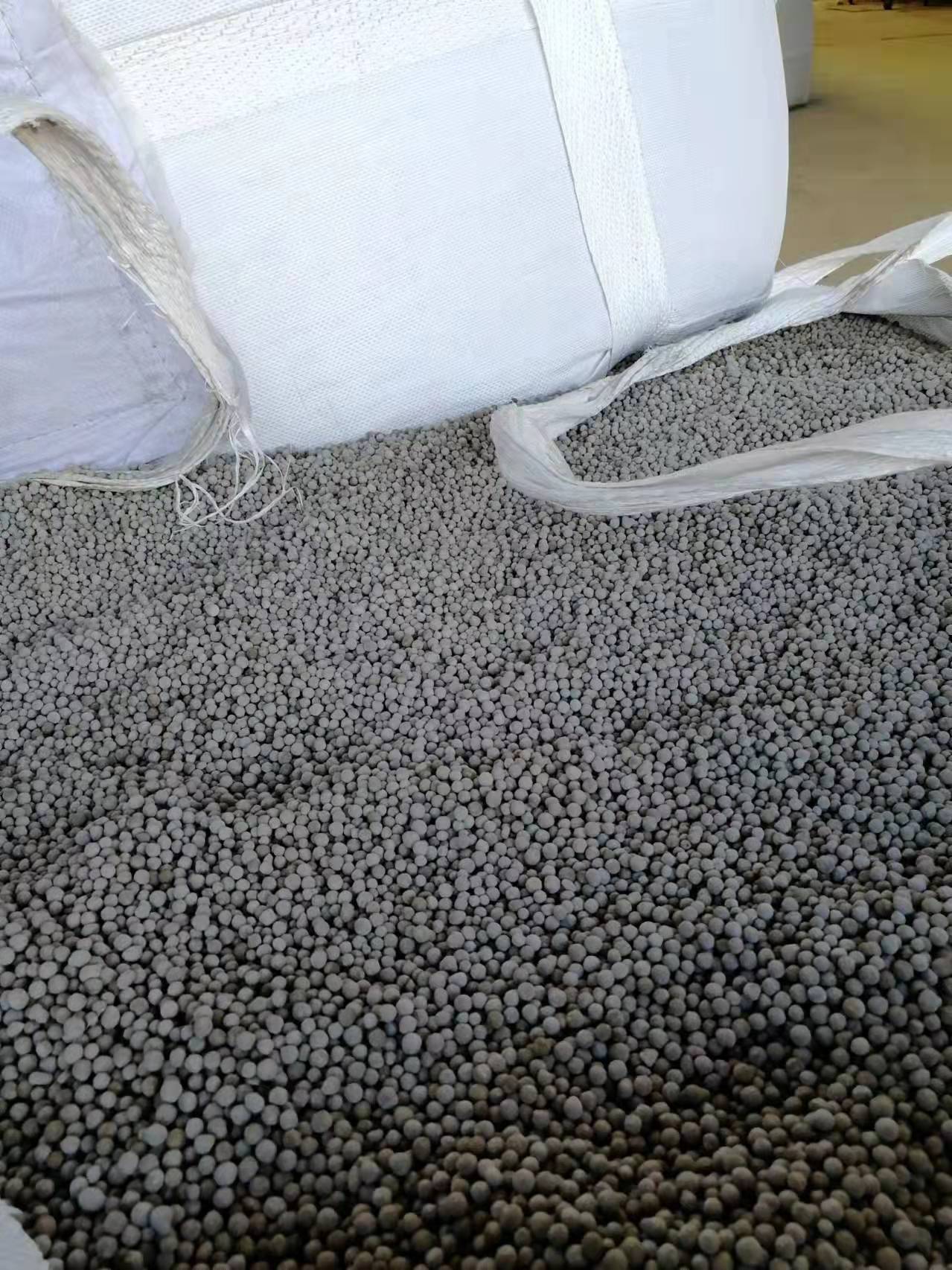

污水處理用陶粒濾料根據《水處理用陶粒人工濾料》（CJ/t-2008）的定義，水處理用陶粒濾料是指以粘土、粉煤灰、頁巖等材料為主要原料，經破碎、配制、成型、高溫燒制而成的顆粒狀產品。陶粒表面堅硬，呈球形、顆粒狀，微孔發達，比表面積大，孔隙率高，截污能力強，過濾速率高。根據用途的不同，水處理用陶粒可分為兩類：水處理濾料和污水處理濾料。2.要求：（1）陶粒濾料在過濾水中不得產生有毒有害成分；（2）陶粒濾料的粒徑范圍一般為0.5~9.0mm。在陶粒濾料確定的粒徑范圍內，小于小粒徑、大于大粒徑的粒徑不得大于5%。①給水陶粒徑：給水陶粒粒徑為1~2.5mm，其中大于2.5mm的篩渣≤5%，粒徑小于1.0mm的篩渣≤5%;②污水處理陶粒的粒徑：污水處理陶粒的粒徑應為2~4mm、3~6mm、5~8mm和6~9mm，并應符合本標準的相關要求。（3）其他技術指標：陶粒濾料破碎率、磨損率、含泥量、鹽酸溶解度、孔隙率、比表面積之和應符合表3的規定。
陶粒污水處理濾料種類陶粒陶粒是以粘土和黏土為主要原料，經加工、造粒、膨脹而成。以紅粘土、粉煤灰、頁巖為主要原料，加入適量的化工原料，可生產多孔球形輕質陶粒濾料。多孔陶粒濾料具有強度好、孔隙率大、比表面積大、化學穩定性好等優點�？勺鳛槲鬯妥詠硭幚淼倪^濾材料。2.粉煤灰陶粒和粉煤灰陶粒和粉煤灰陶粒是以工業廢煤灰為主要原料，加入一定量的膠凝材料和水，加工成球狀，燒結而成。粒徑大于5mm的輕粗骨料稱為燒結粉煤灰陶粒；材料直徑小于5mm的輕質細骨料稱為粉煤灰陶粒砂。污水處理用粉煤灰陶粒濾料粉煤灰陶粒一般呈球形，容重不大于1100kg/m3，粒徑5~20mm，表皮粗糙堅硬，內部有許多細小的孔隙，具有體輕、強度高等優點。粉煤灰陶粒的規格如下：（1）粉煤灰陶粒的吸水率不小于22%，軟化系數不小于0.80；（2）粉煤灰陶粒的抗凍性要求如下：15次凍融循環后的失重不大于5%；安定性也可采用硫酸鈉溶液法測定，特殊環試驗5次后失重不大于5%；（3）再接觸損失的要求如下：當采用煮沸法進行檢查時，重量損失不得大于2%；（4）粉煤灰陶粒的著火損失不大于4%；（5）粉煤灰陶粒中的有害物質應符合表4的規定。表4粉煤灰陶粒中有害物質的規定指標粉煤灰陶粒比表面積大，表面能高，內部活性點如鋁和硅氧化物，吸附性能好，易于再生和重復使用，是一種廉價的吸附劑。在廢水處理中具有廣闊的應用前景。陶粒濾料常用的粒徑是3-5mm/4-6mm/5-8mm，這幾種粒徑的陶粒是現在經常用到的，陶粒濾料在污水處理和生物池生物掛膜方面有很好的作用效果，更多陶粒濾料相關問題請咨詢我們。
